О проекте
Специалисты бюро «Фундамент» выполнили обмерные работы, техническое обследование и разработали проектную и рабочую документацию для капитального ремонта центрального теплового пункта № 15 в г.о. Ленинский Московской области.
ЦТП площадью 69,3 м² и объёмом 235,62 м³ встроен в здание поликлиники 1970 года постройки. Тепловая мощность узла — 5,0998 Гкал/час, диаметр теплового ввода — 159 мм.
Задача проекта
Нужно было спроектировать капитальный ремонт теплового пункта в сложившейся конфигурации подвального помещения действующей поликлиники — перепланировка была ограничена стенами и габаритами уже существующего здания.
Особенности проекта
Габариты нового оборудования не позволяли занести его в подвал целиком через существующие проёмы. Решение нашли вместе с заводом-изготовителем: теплообменник доставили на объект в разобранном виде, а представители завода собрали его прямо в помещении ЦТП и опломбировали узлы — это сохранило заводскую гарантию на оборудование.
Инженерные решения

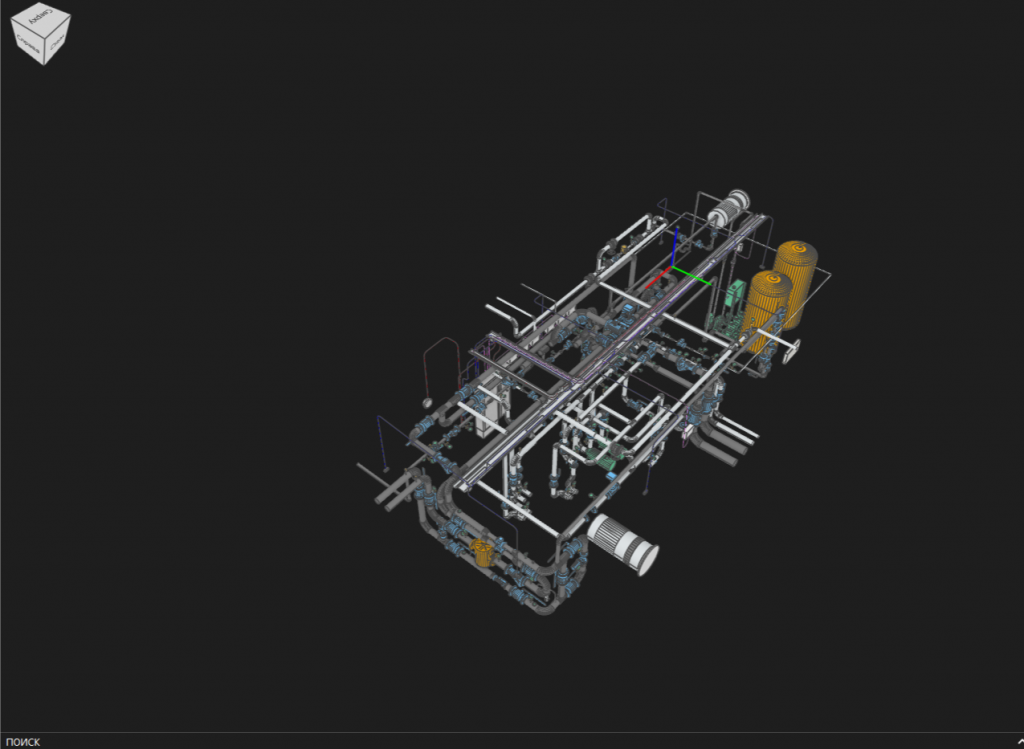

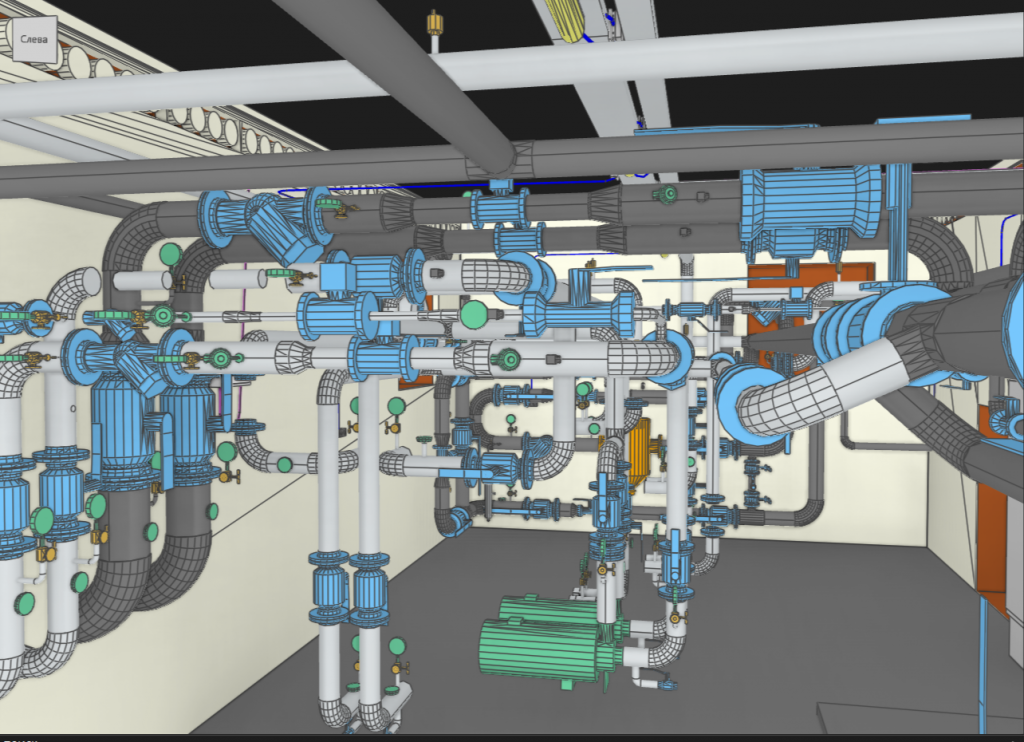

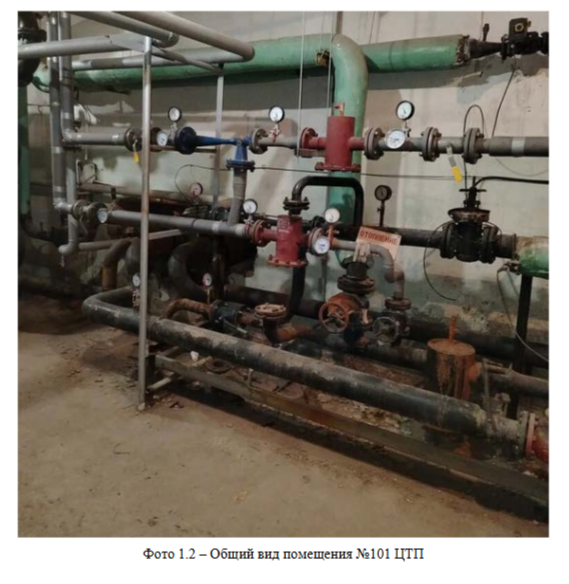

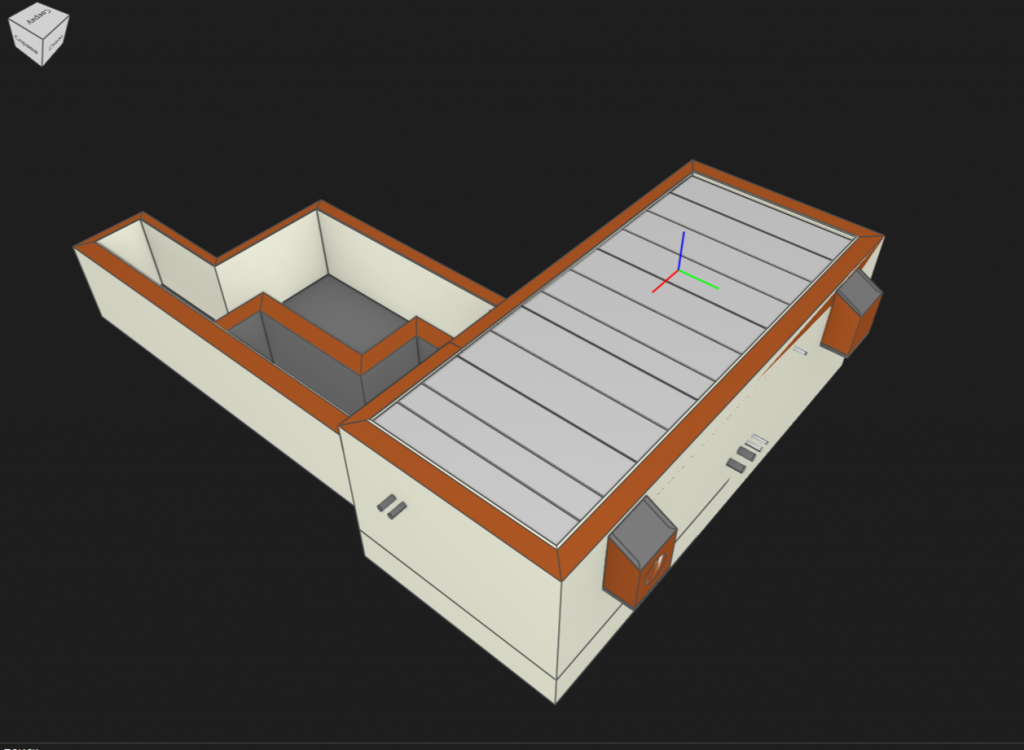

Специалисты «Фундамента» выполнили обмерные работы, техническое обследование и неразрушающий контроль конструкций, а также лазерное сканирование и мониторинг объекта. Для проектирования применили BIM-технологии в Renga — построили пространственную модель со всеми конструкциями, оборудованием и коммуникациями подвального помещения.

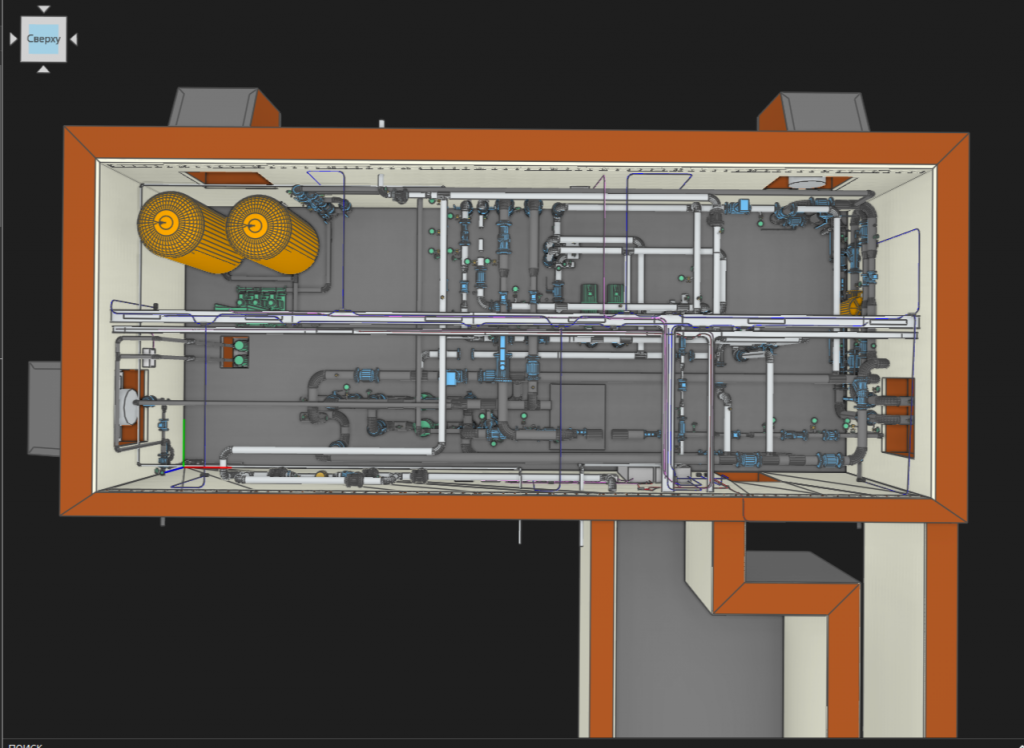

Так специалисты нашли, как разместить крупногабаритное оборудование в тесном подвальном помещении, спроектированном для других габаритов.
Результат

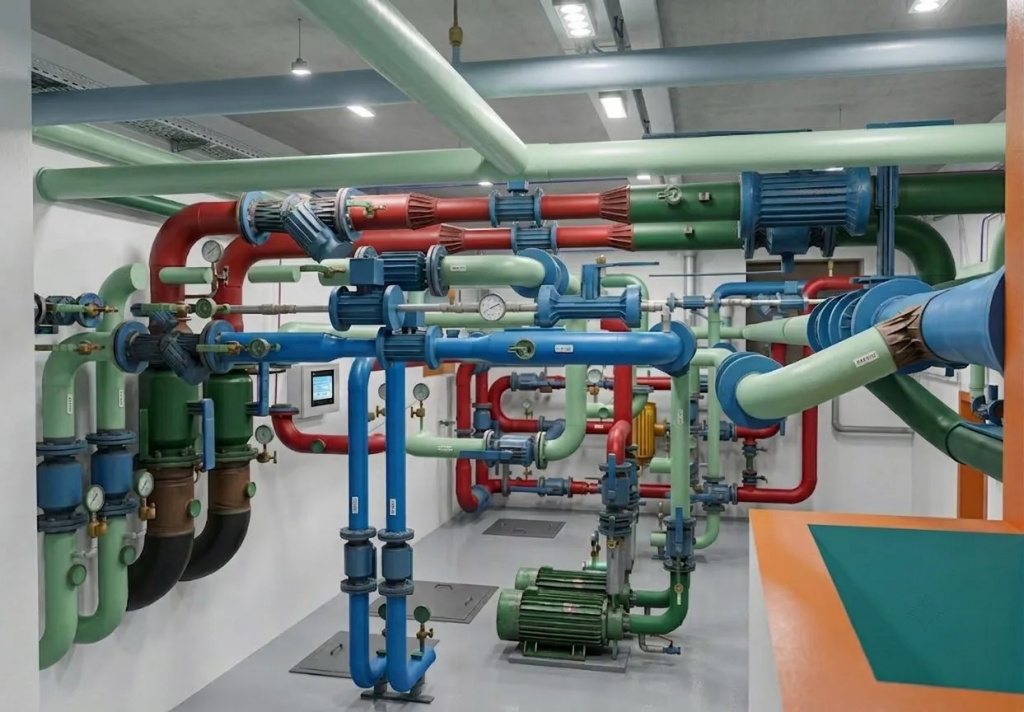

«Фундамент» разработал проектную и рабочую документацию для капитального ремонта ЦТП № 15. Пространственная BIM-модель помогла разместить новое оборудование в существующих габаритах подвала, а сборка на месте специалистами завода-изготовителя сохранила заводскую гарантию на теплообменник.
