О проекте

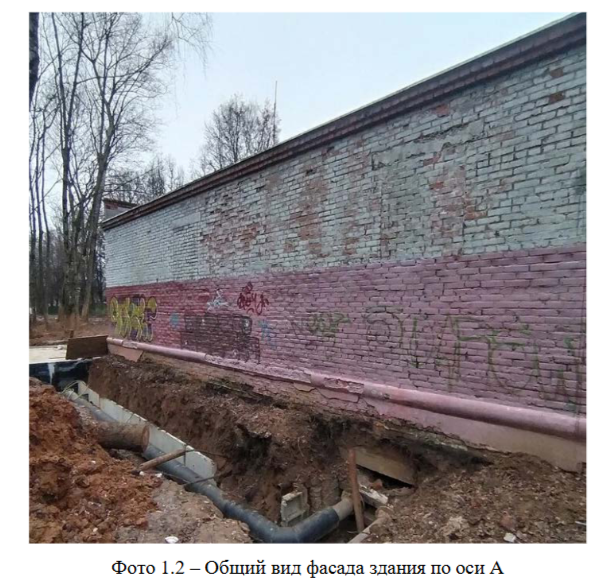

«Фундамент» выполнил обмерные работы, техническое обследование и разработал проектную и рабочую документацию для капитального ремонта центрального теплового пункта № 4 в г.о. Ленинский Московской области.
Здание ЦТП площадью 155,9 м² и объёмом 965,8 м³ построено в 1968 году. Тепловая мощность узла на отопление — 4,478 Гкал/час (5,208 МВт), на горячее водоснабжение — до 2,254 Гкал/час (2,621 МВт) в пиковом режиме.
Задача проекта
Нужно было спроектировать капитальный ремонт и модернизацию оборудования ЦТП, который непрерывно снабжает потребителей горячей водой. Задание на проектирование учитывало требование не прерывать подачу ГВС во время работ.
Особенности проекта
Демонтаж старого оборудования и монтаж нового нужно было развести по последовательности так, чтобы подача горячей воды не прерывалась ни на одном этапе. Специалисты определили компоновку нового оборудования и проработали схему его подключения без остановки ЦТП.
Инженерные решения

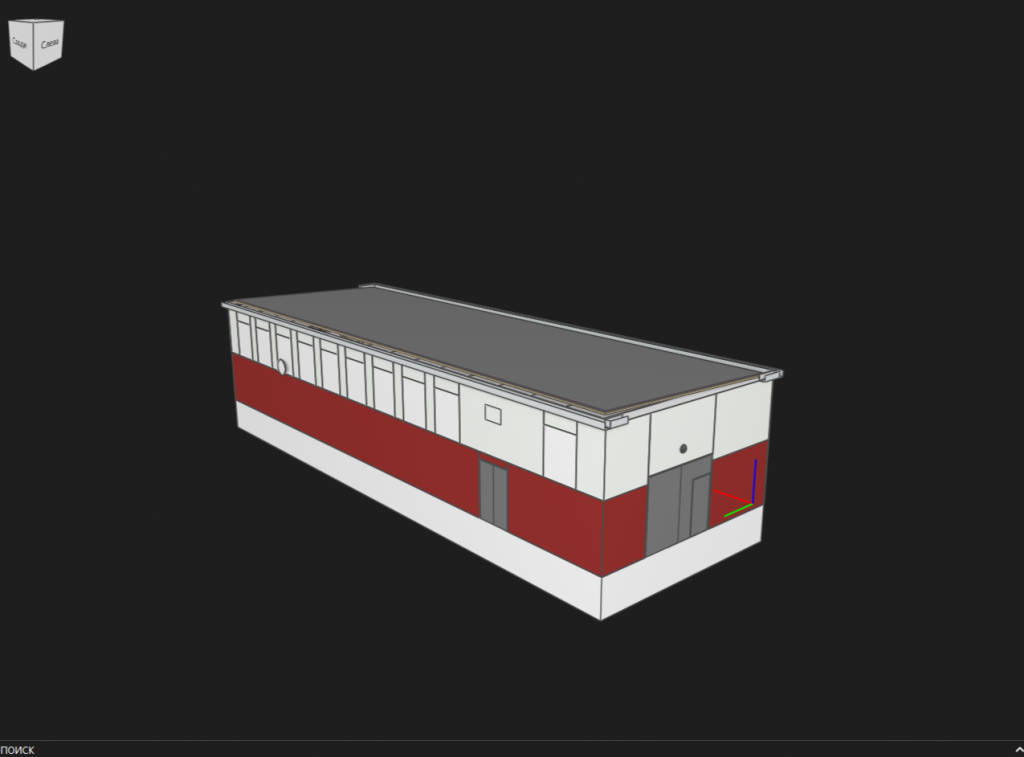

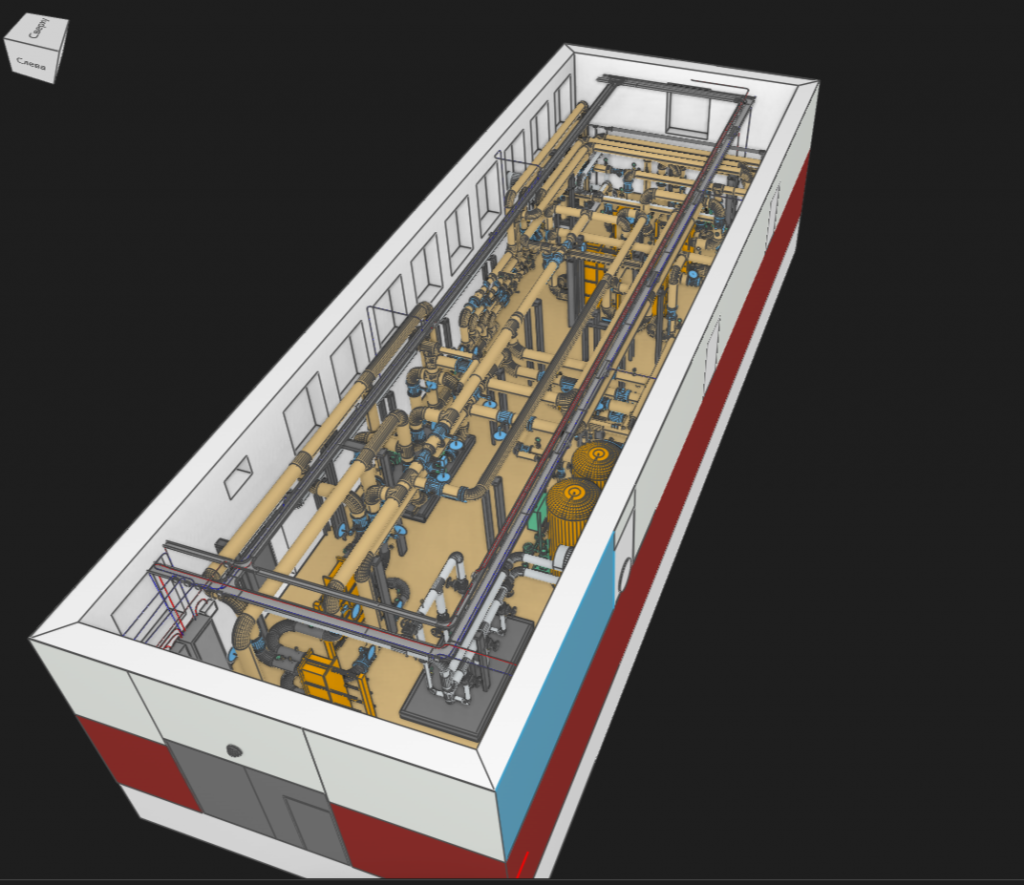

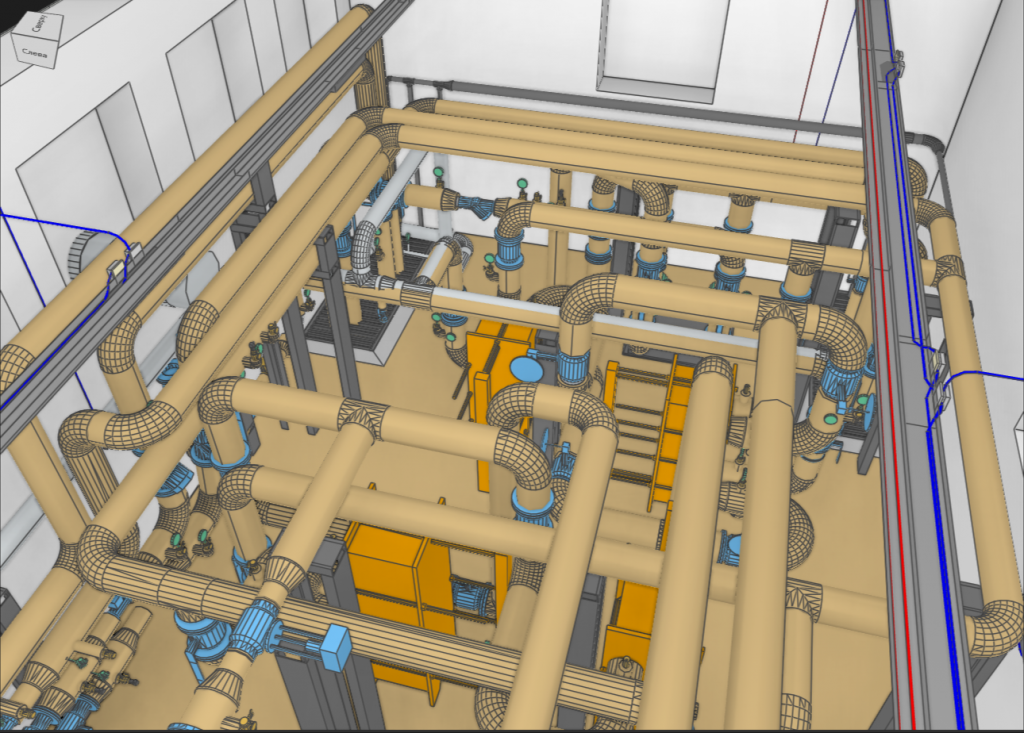

Для проектирования применили BIM-технологии в Renga — построили пространственную модель со всеми конструкциями, оборудованием и коммуникациями теплового пункта. Спецификация оборудования, выгруженная прямо из модели, снизила риск ошибок при подборе и закупке.

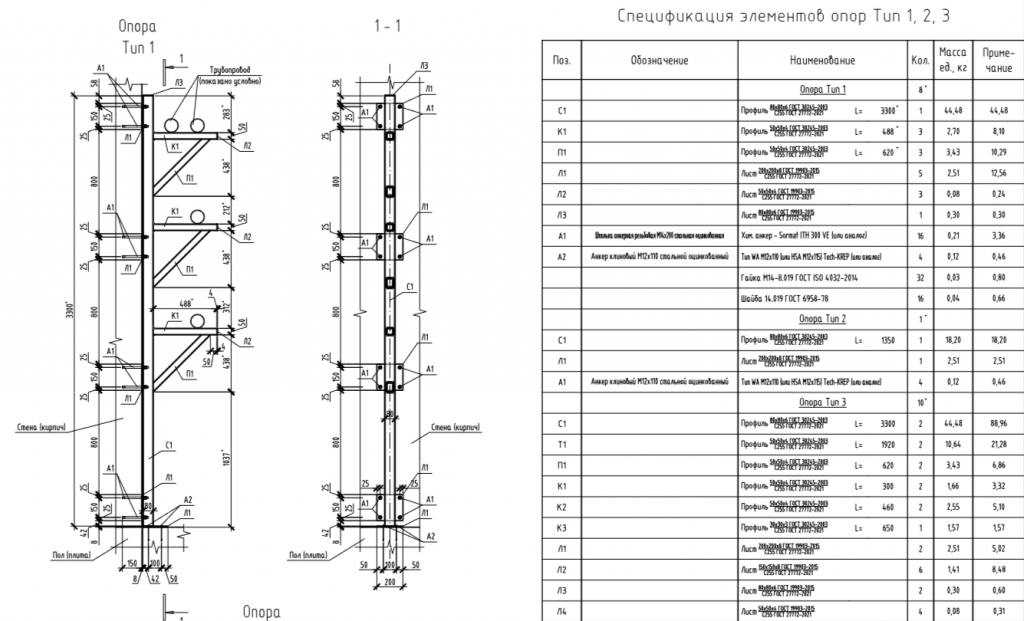

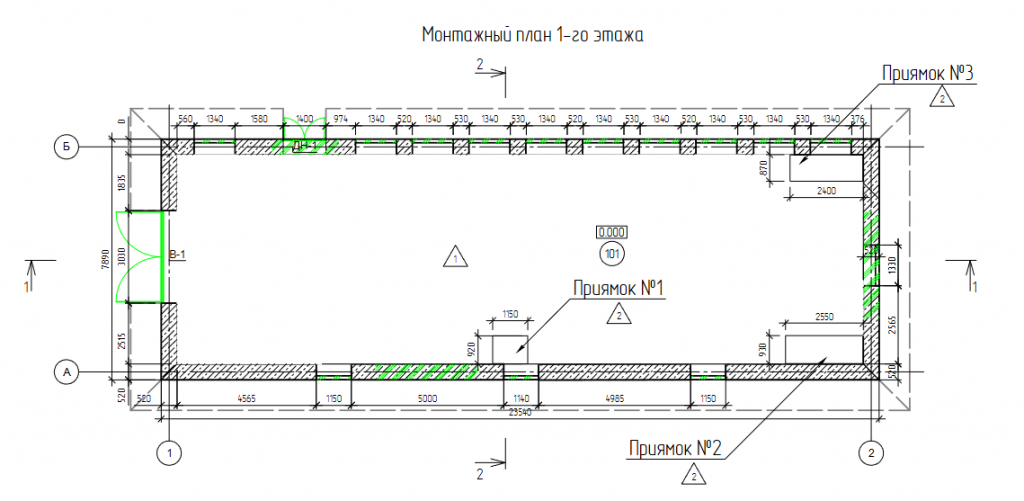

«Фундамент» разработал проектную и рабочую документацию для капитального ремонта ЦТП № 4 с модернизацией оборудования. BIM-модель обеспечила точную компоновку нового оборудования и схему бесперебойной подачи горячего водоснабжения на время работ.
Результат
«Фундамент» разработал проектную и рабочую документацию для капитального ремонта ЦТП № 4 с модернизацией оборудования. BIM-модель обеспечила точную компоновку нового оборудования и схему бесперебойной подачи горячего водоснабжения на время работ.
