О проекте
«Фундамент» разработал проектную и рабочую документацию для строительства блочно-модульной котельной мощностью 2,61 МВт в д. Павловское, г.о. Луховицы, Московская область.

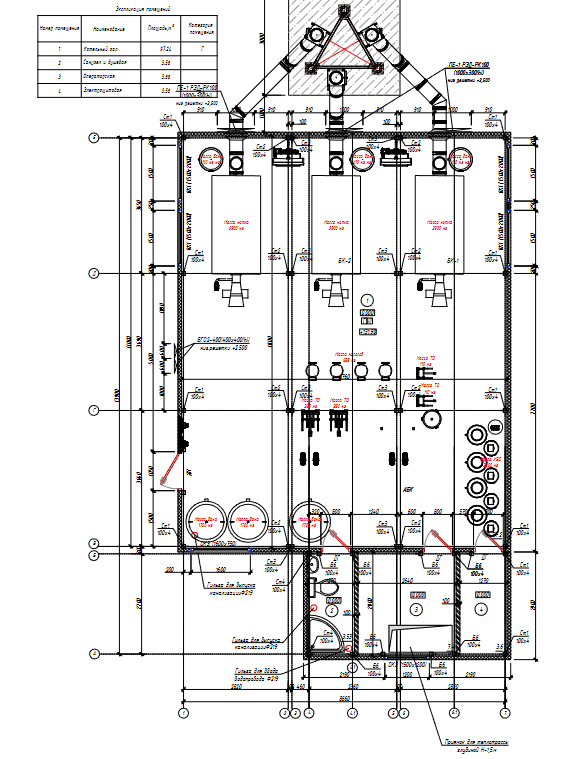

Котельная площадью 112,8 м² — отопительная, без постоянного присутствия обслуживающего персонала. В ней установлены три водогрейных жаротрубных котла «Термотехник» ТТ 50 мощностью по 0,87 МВт.
Задача проекта
Нужно было спроектировать здание и фундаменты котельной по результатам инженерно-геологических изысканий, которые выявили на участке грунты, непригодные для размещения тяжёлого оборудования без замены.
Особенности проекта

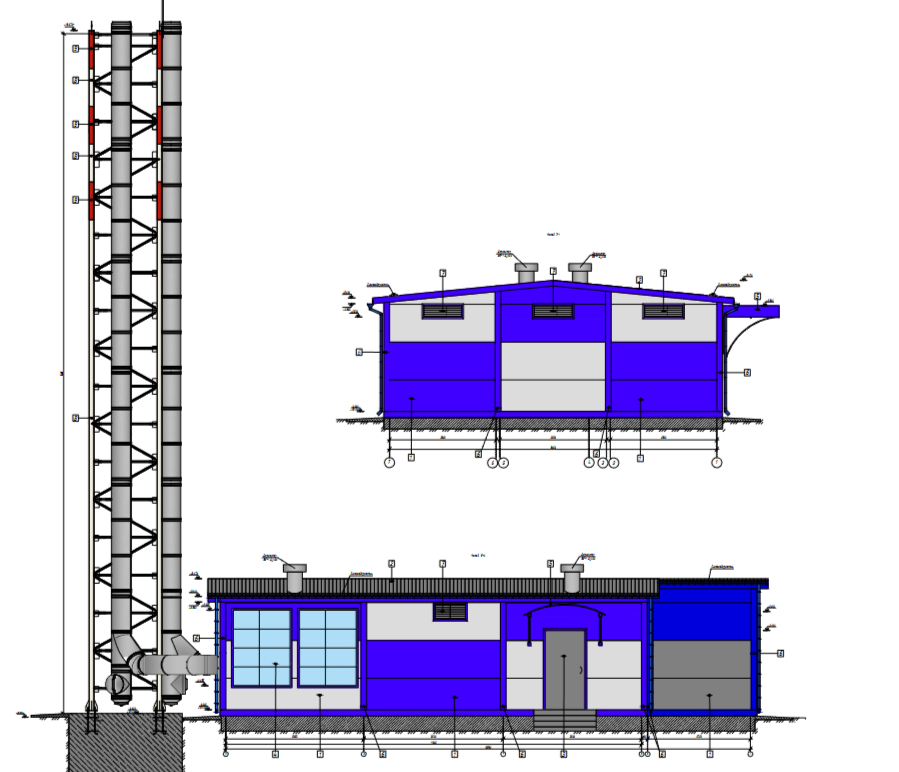

Изыскания показали насыпной грунт на площадке нового строительства. Специалисты заменили его на песок средней крупности и заложили под здание котельной монолитную железобетонную плиту толщиной 300 мм, а под дымовую трубу — двухступенчатый железобетонный фундамент: нижняя ступень 4,5×4,5 м, верхняя — 3,6×3,6 м.
Инженерные решения
Три котла «Термотехник» ТТ 50 включили по каскадной схеме: при отказе самого мощного агрегата оставшиеся два обеспечивают 1740 кВт — этого достаточно для отопления потребителей в полном объёме.
Систему теплоснабжения спроектировали закрытой и независимой, с погодным регулированием температурного графика 95–70 °С в зимний период. Топливо — природный газ; резервное топливо проектом не предусмотрено.
Результат
«Фундамент» разработал проектную и рабочую документацию для строительства котельной 2,61 МВт с индивидуальным фундаментом под сложные грунтовые условия площадки и каскадной схемой из трёх котлов с резервом мощности на случай отказа одного из них.
